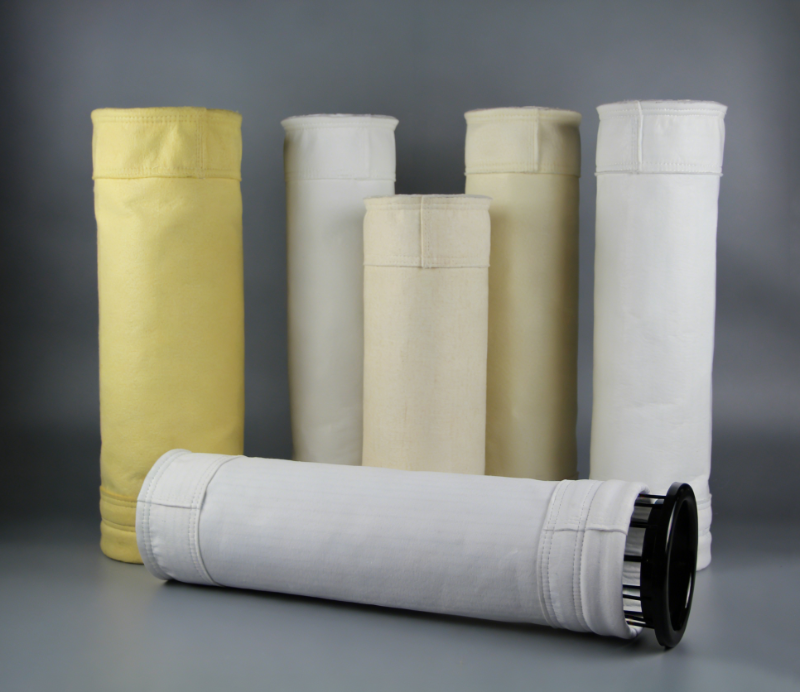

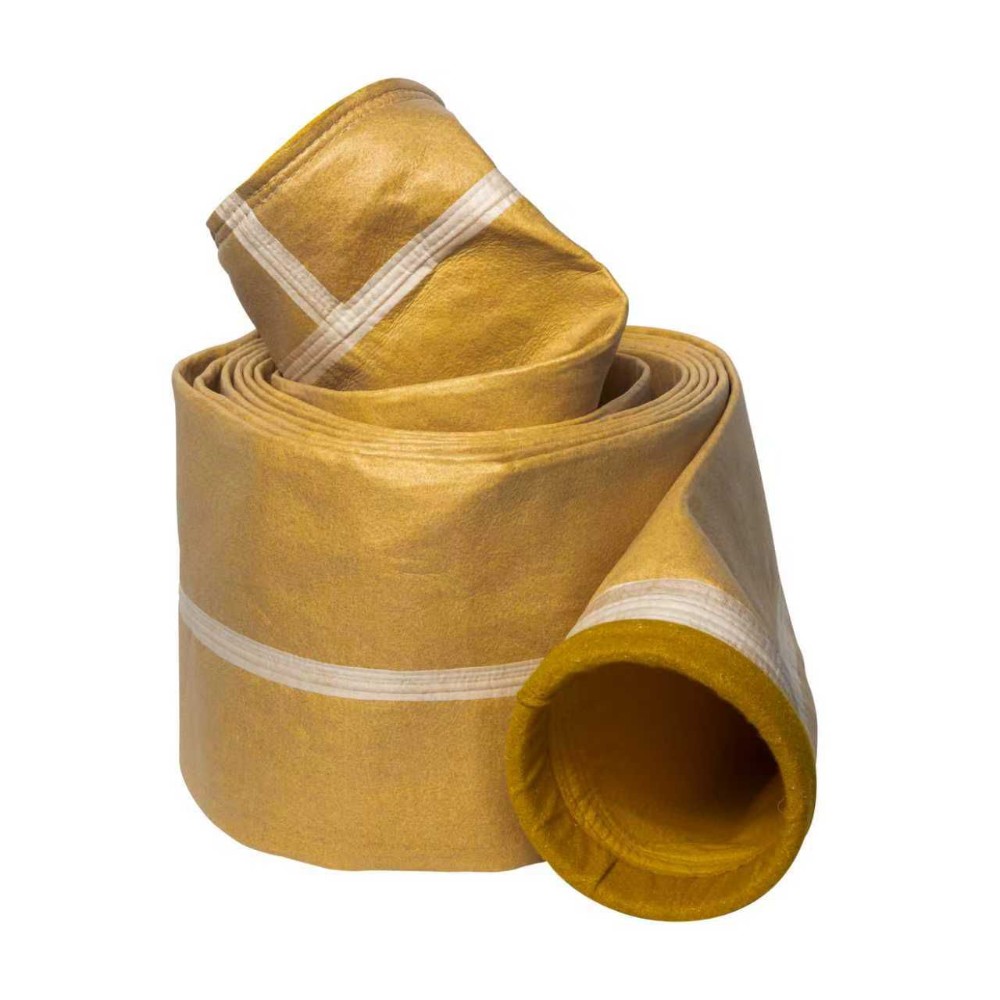

集じん器用フィルターバッグ

Filter Bag for Dust Collectors

産業の現場で求められるフィルターの役割は、ガスや液体から不純物を除去するだけでなく、有害物質を無害化し、有価粉体を回収し、特定のサイズや物質だけを選り分けることにも及びます。
フィルターは、生活環境と産業プロセスを支える重要な機能部品です。
VORTECHは、集じん器用フィルターに特化したスペシャリストとして、
グローバルなソーシング力と世界各地のマーケットで培った経験を活かし、お客様の設備・運転条件に最適なフィルターソリューションを選定し、確かな性能と安定した品質をお届けします。

VORTECHが提供する4つの価値

01

あらゆる集じん設備に

食品、製薬、化学工業、セメント、アスファルトプラント、製鉄、非鉄金属精錬・リサイクル、石炭火力発電、バイオマスボイラー、廃棄物焼却炉（一般・産業廃棄物）など、幅広い現場に対応します。

02

多彩なカスタマイズ

それぞれの集じん現場に応じた機能を付加したろ布に仕上げます。

03

トラブルシューティングのスペシャリスト

集じんのトラブルは、ろ布のメディア（材料）設計や寸法設計でも解決出来ることが多くあります。VORTECHにご相談下さい。

04

その他のサービス

リテーナーやパルスシステム部品、ろ布取り替え工事なども提供しております。

ろ布の材質紹介

材質	特徴	主な用途
ポリプロピレン	耐酸・耐アルカリ性、耐加水分解性に優れています。	化学工業、非鉄金属製錬
ポリエステル	耐酸性や寸法安定性に優れ、汎用性が高いため最も流通しており安価です。高温多湿ガスの雰囲気で加水分解による劣化が起こります。	食品、製鉄、セメント、化学工業、他
アクリル	耐薬品性、耐加水分解性に優れています。	肥料、非鉄金属精錬、化学工業、コークス製造
メタアラミド	耐熱ナイロンとも呼ばれます。耐熱性に優れますが、酸性ガスに注意が必要です。また、世界の情勢で価格変動が起きやすい材料です。	アルミ鋳造、アスファルトプラント、石灰焼成、セメント
PPS	耐薬品性に優れますが、酸素濃度の高い雰囲気で酸化劣化します。	非鉄金属、石炭焚ボイラー、バイオマスボイラー、コークス
ポリイミド	捕集効率と耐熱性が高いですが、湿ガスで加水分解が起こります。	コークス、都市ゴミ焼却炉
PTFE	耐薬品性が極めて高く、ダストリリース性も良いため主に焼却炉用途に使われます。	各種ボイラー、コークス、セメントキルン、都市ゴミ焼却炉、産業廃棄物焼却炉
硝子繊維	耐熱性が高いが、屈曲摩耗に注意。またろ過速度はフェルトろ布より遅く設計されます。	セメント、都市ゴミ焼却炉、産業廃棄物焼却炉

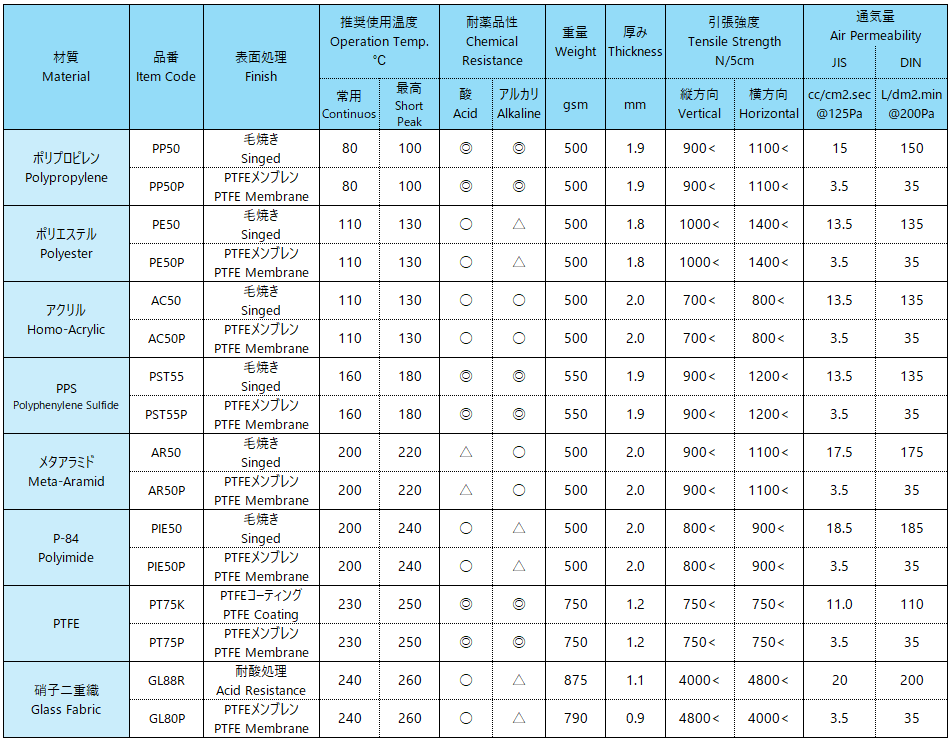

ろ布の材質特性表

※上記物性値は一例です。ご使用条件やご要望によってカスタマイズ可能です。また物性は予告なく変更されることがあります。

材質 Material	品番 Item Code	表面処理 Finish	推奨使用温度 Operation Temp. ℃		耐薬品性 Chemical Resistance		重量 Weight gsm	厚み Thickness mm	引張強力 Tensile strength N/5cm		通気量 Air Permeability
材質 Material	品番 Item Code	表面処理 Finish	常用 Continuous	最高 Short Peak	酸 Acid	アルカリ Alkaline	重量 Weight gsm	厚み Thickness mm	縦方向 Vertical	横方向 Horizontal	JIS cc/cm².sec @125Pa	DIN L/dm².min @200Pa
ポリプロピレン Polypropylene	PP50	毛焼き Singed	80	100	◎	◎	500	1.9	900<	1100<	15	150
ポリプロピレン Polypropylene	PP50P	PTFEメンブレン PTFE Membrane	80	100	◎	◎	500	1.9	900<	1100<	3.5	35
ポリエステル Polyester	PE50	毛焼き Singed	110	130	◯	△	500	1.8	1000<	1400<	13.5	135
ポリエステル Polyester	PE50P	PTFEメンブレン PTFE Membrane	110	130	◯	△	500	1.8	1000<	1400<	3.5	35
アクリル Homo-Acrylic	AC50	毛焼き Singed	110	130	◯	◯	500	2.0	700<	800<	13.5	135
アクリル Homo-Acrylic	AC50P	PTFEメンブレン PTFE Membrane	110	130	◯	◯	500	2.0	700<	800<	3.5	35
PPS Polyphenylene Sulfide	PST55	毛焼き Singed	160	180	◎	◎	550	1.9	900<	1200<	13.5	135
PPS Polyphenylene Sulfide	PST55P	PTFEメンブレン PTFE Membrane	160	180	◎	◎	550	1.9	900<	1200<	3.5	35
メタアラミド Meta-Aramid	AR50	毛焼き Singed	200	220	△	◯	500	2.0	900<	1100<	17.5	175
メタアラミド Meta-Aramid	AR50P	PTFEメンブレン PTFE Membrane	200	220	△	◯	500	2.0	900<	1100<	3.5	35
P-84 Polyimide	PIE50	毛焼き Singed	200	240	◯	△	500	2.0	800<	900<	18.5	185
P-84 Polyimide	PIE50P	PTFEメンブレン PTFE Membrane	200	240	◯	△	500	2.0	800<	900<	3.5	35
PTFE	PT75K	PTFEコーティング PTFE Coating	230	250	◎	◎	750	1.2	750<	750<	11.0	110
PTFE	PT75P	PTFEメンブレン PTFE Membrane	230	250	◎	◎	750	1.2	750<	750<	3.5	35
硝子二重織 Glass Fabric	GL88R	耐酸処理 Acid Resistance	240	260	◯	△	875	1.1	4000<	4800<	20	200
硝子二重織 Glass Fabric	GL80P	PTFEメンブレン PTFE Membrane	240	260	◯	△	790	0.9	4800<	4000<	3.5	35

多彩な付加機能

撥水・撥油加工： 多湿・油分を含むガス対策に
帯電防止： 粉塵爆発防止に
耐酸加工： 強い酸性ガス対策に
耐摩耗加工： 摩耗性の強い粉体に
難燃加工： 乾燥粉体の取り扱いや着火飛灰対策に
PTFEコーティング： 固着性ダストに
PTFEメンブレン： 対微細粒子、高ダストリリース性、低圧損運転

VORTECHのユニークな技術

Ultra Breathe™
次世代高通気性PTFEメンブレン

VORTECHのUltra Breathe™（ウルトラブリーズ）は、従来品より高い通気性を持つ次世代メンブレンを積層したフィルターメディアです。
従来のメンブレンフィルターより高い捕集効率と低圧損運転が実現できます。

材質		単位	ポリエステルフェルト		硝子二重織布
材質		単位	Ultra Breathe™	Regular Membran	Ultra Breathe™	Regular Membran
重量		g/m²	500	500	750	750
通気量		cc/cm².sec@125Pa	5.8-8.5	2.1-4.3	2.7-4.9	2.1-3.7
VDI	最終圧力損失	Pa	194	433	270	340
	捕集効率	%	99.9990	99.9988	99.9987	99.9968
	最終サイクル時間	Times	13354	2094	8298	7612

※PTFEメンブレンは、PTFE製のシートを延伸し得られた多孔質膜を多層化することによって作られる防水通気膜です。
ろ材にPTFEメンブレンを加工することにより、集じん器用ろ布として最高水準の捕集効率、払い落とし性能を有し、それにより、低圧損運転、消費電力削減、ろ布の長寿命化を図れます。

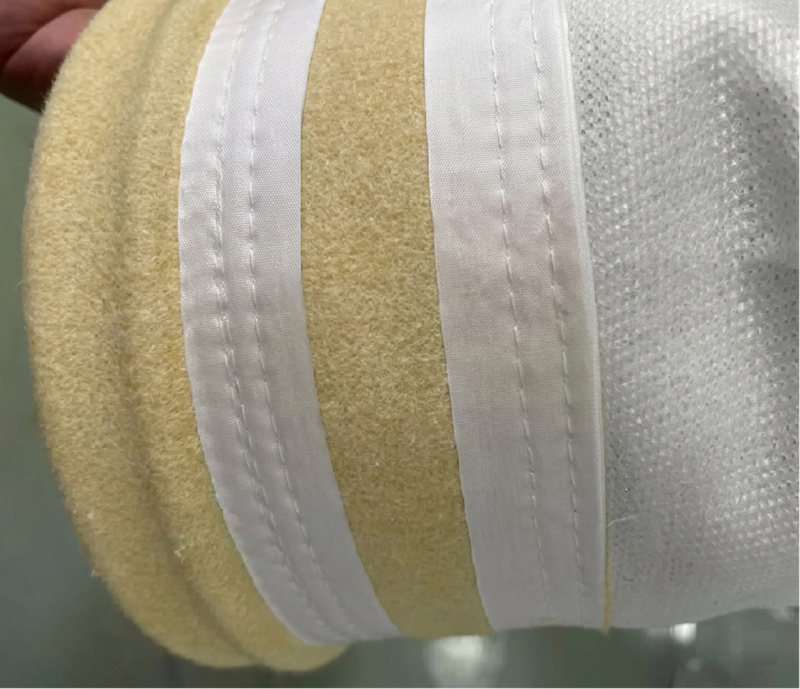

IntegraSeal™
縫製部目止め加工・コンタミ防止加工

PTFEテープかPUテープをミシン目や不織布断面に溶着加工することにより、ミシン目からのダストリークを防ぎます。
メンブレンフィルターへの加工も可能です。
IntegraSeal™と組み合わせることにより、ろ布本体からの繊維の脱落を防止できます。

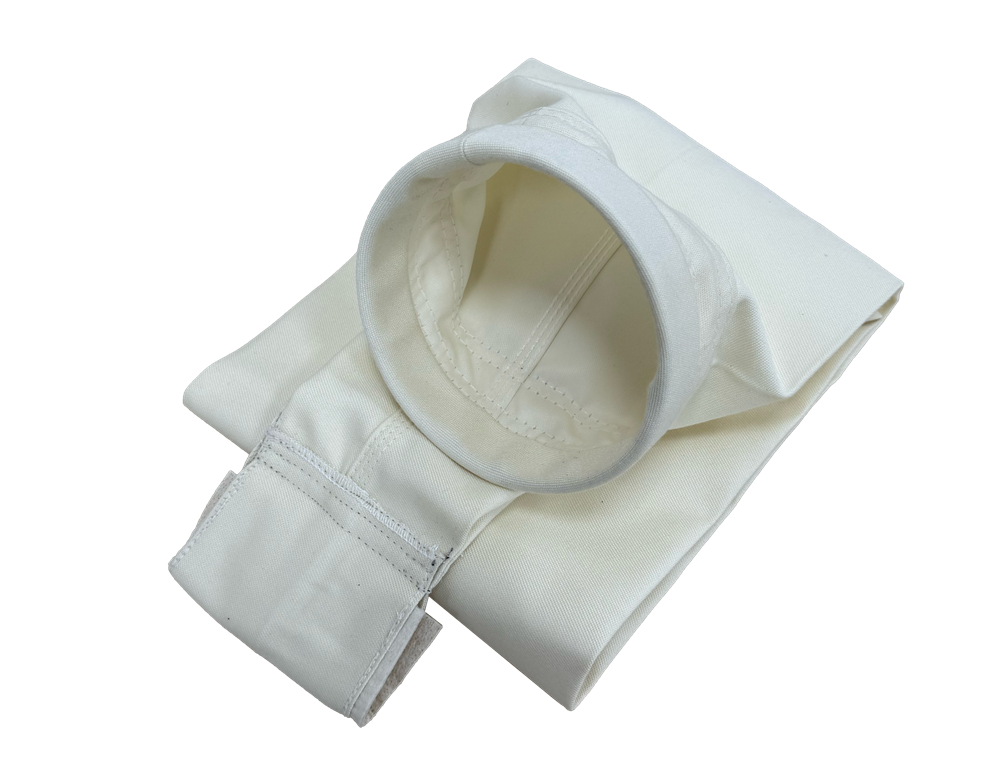

逆洗集じん器用ろ布

集じん現場の課題解決は、VORTECHにお任せください

お客様の設備環境や運転条件（温度・ガス・粉塵の特性）に合わせ、
最適なろ布の材質と加工をオーダーメイドでご提案いたします。
お見積りや技術的なご相談など、お気軽にお問い合わせください。
